Die Wahl des richtigen Glasfaser-Patchkabels für ein Glasfaser-Sensorsystem ist eine entscheidende Entscheidung, die sich erheblich auf die Leistung und Zuverlässigkeit des gesamten Aufbaus auswirken kann. Als Lieferant hochwertiger Glasfaser-Patchkabel habe ich zahlreiche Kunden getroffen, die vor dieser Herausforderung standen. In diesem Blog gebe ich einige Einblicke, wie Sie die beste Wahl für Ihr faseroptisches Sensorsystem treffen.
Die Grundlagen faseroptischer Sensorsysteme verstehen
Bevor Sie sich mit der Auswahl von Glasfaser-Patchkabeln befassen, ist es wichtig, über ein grundlegendes Verständnis faseroptischer Sensorsysteme zu verfügen. Diese Systeme nutzen optische Fasern, um Veränderungen physikalischer Parameter wie Temperatur, Druck, Dehnung und Vibration zu erkennen. Der Sensor besteht typischerweise aus einer Lichtquelle, einer optischen Faser und einem Detektor. Das Glasfaser-Patchkabel spielt eine entscheidende Rolle bei der Verbindung dieser Komponenten und gewährleistet die effiziente Übertragung von Lichtsignalen.
Schlüsselfaktoren bei der Auswahl von Glasfaser-Patchkabeln
1. Fasertyp
Der erste und grundlegendste Faktor ist die Art der im Patchkabel verwendeten Faser. Es gibt zwei Haupttypen: Single-Mode-Faser (SMF) und Multi-Mode-Faser (MMF).
- Singlemode-Fasern sind für die Übertragung eines einzelnen Lichtstrahls oder Modus ausgelegt und eignen sich ideal für Anwendungen über große Entfernungen und mit hoher Bandbreite. Es hat einen kleinen Kerndurchmesser, typischerweise 9 Mikrometer, was eine geringere Signalstreuung ermöglicht. In faseroptischen Sensorsystemen, die eine Signalübertragung über große Entfernungen erfordern, wie z. B. bei der industriellen Überwachung in großem Maßstab oder bei der Umgebungserfassung über weite Gebiete, sind Singlemode-Glasfaser-Patchkabel häufig die bevorzugte Wahl.
- Multimode-Fasern hingegen können mehrere Lichtmodi gleichzeitig übertragen. Es hat einen größeren Kerndurchmesser, normalerweise 50 oder 62,5 Mikrometer. Multimode-Fasern eignen sich für Anwendungen über kürzere Entfernungen und sind kostengünstiger. In lokalen Sensornetzwerken innerhalb eines Gebäudes oder einer kleinen Industrieanlage können Multimode-Glasfaser-Patchkabel ausreichend sein. Zum Beispiel unsereOM4-Glasfaser-Patchkabelsind eine beliebte Wahl für Hochgeschwindigkeits-Multimode-Anwendungen und bieten eine hervorragende Leistung in Sensorsystemen für kurze Entfernungen.
2. Steckertyp
Der Steckertyp des Glasfaser-Patchkabels ist ein weiterer wichtiger Aspekt. Verschiedene Steckverbindertypen weisen unterschiedliche Eigenschaften auf, z. B. Einfügungsdämpfung, Rückflussdämpfung und einfache Installation.

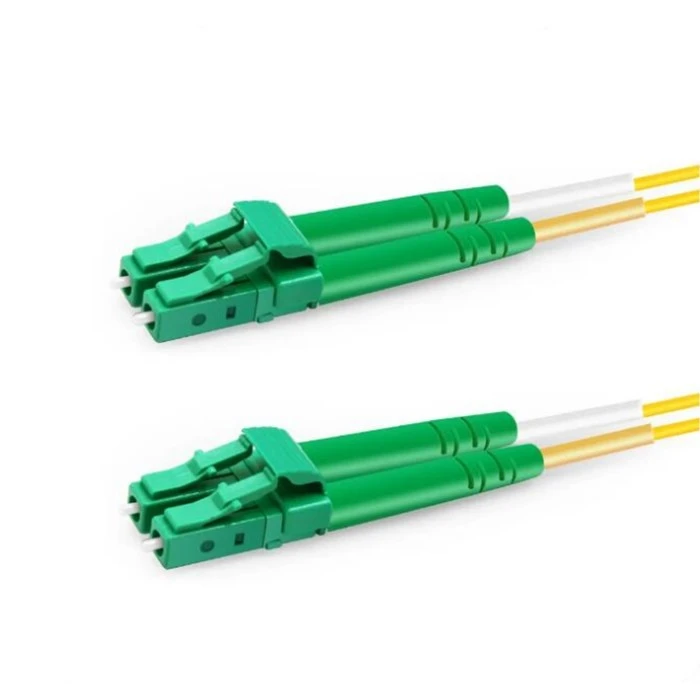

- LC-Steckverbinder sind Steckverbinder mit kleinem Formfaktor, die eine geringe Einfügungsdämpfung und Konnektivität mit hoher Dichte bieten. Sie werden häufig in Rechenzentren und Hochgeschwindigkeits-Glasfasernetzen eingesetzt. In faseroptischen Sensorsystemen, bei denen der Platz begrenzt ist und leistungsstarke Verbindungen erforderlich sind,LC-Faser-Patchkabelsind eine tolle Option.
- Bei ST-Steckern handelt es sich um Steckverbinder im Bajonett-Stil, die einfach zu installieren sind und für ihre Langlebigkeit bekannt sind. Sie werden häufig in älteren Glasfasersystemen und in Anwendungen eingesetzt, bei denen eine sichere Verbindung erforderlich ist.ST-Faser-Patchkabelkann eine zuverlässige Wahl für Sensorsysteme in rauen Umgebungen sein, in denen das Risiko einer versehentlichen Trennung hoch ist.
3. Anforderungen an Bandbreite und Datenrate
Die Bandbreiten- und Datenratenanforderungen Ihres Glasfaser-Sensorsystems bestimmen die Leistungsfähigkeit des von Ihnen benötigten Glasfaser-Patchkabels. Anwendungen mit höherer Bandbreite erfordern Patchkabel, die die Übertragung von mehr Daten mit schnelleren Geschwindigkeiten unterstützen können. Wenn Ihr Sensorsystem beispielsweise zur Echtzeitüberwachung von Hochfrequenzsignalen verwendet wird, benötigen Sie ein Patchkabel mit hoher Bandbreite, um eine genaue Datenübertragung sicherzustellen.
4. Umgebungsbedingungen
Auch die Umgebungsbedingungen, unter denen das Glasfaser-Patchkabel betrieben wird, können Ihre Wahl beeinflussen. Faktoren wie Temperatur, Luftfeuchtigkeit und die Einwirkung von Chemikalien oder mechanischer Belastung können die Leistung und Lebensdauer des Patchkabels beeinträchtigen.
- In Umgebungen mit hohen Temperaturen benötigen Sie möglicherweise ein Patchkabel mit einer hochtemperaturbeständigen Ummantelung. Ebenso ist unter nassen oder feuchten Bedingungen ein wasserbeständiges oder wasserdichtes Patchkabel unerlässlich, um eine Signalverschlechterung zu verhindern.
- In industriellen Umgebungen, in denen die Gefahr mechanischer Schäden besteht, beispielsweise durch Vibrationen oder Stöße, kann ein Patchkabel mit einer robusten Ummantelung zusätzlichen Schutz bieten.
Prüfung und Zertifizierung
Nachdem Sie die Glasfaser-Patchkabel anhand der oben genannten Faktoren ausgewählt haben, ist es wichtig sicherzustellen, dass sie den erforderlichen Standards und Anforderungen entsprechen. Seriöse Lieferanten wie wir führen strenge Tests an unseren Glasfaser-Patchkabeln durch, um deren Leistung und Zuverlässigkeit sicherzustellen.
- Wir führen optische Zeitbereichsreflektometrietests (OTDR) durch, um die Dämpfung und Länge der Faser zu messen, sowie Einfügedämpfungs- und Rückflussdämpfungstests, um die Qualität der Steckeranschlüsse zu bewerten.
- Unsere Patchkabel sind außerdem nach internationalen Standards wie ISO, TIA und IEC zertifiziert, sodass Sie sicher sein können, dass Sie ein qualitativ hochwertiges Produkt erhalten.
Anpassungsoptionen
In einigen Fällen stellt Ihr Glasfasersensorsystem möglicherweise spezielle Anforderungen, die mit Standard-Glasfaser-Patchkabeln nicht erfüllt werden können. Hier kommt die Individualisierung ins Spiel. Als Lieferant bieten wir eine Reihe von Individualisierungsoptionen an, um Ihren individuellen Anforderungen gerecht zu werden.
- Wir können die Länge des Patchkabels an Ihre spezifischen Installationsanforderungen anpassen. Ganz gleich, ob Sie ein kurzes Patchkabel für einen kompakten Sensoraufbau oder ein langes für ein großes System benötigen, wir können Ihnen genau die Länge liefern, die Sie benötigen.
- Wir bieten auch eine individuelle Anpassung des Steckertyps, des Fasertyps und des Mantelmaterials an. Dadurch können Sie das Patchkabel an die spezifischen Umgebungsbedingungen und Leistungsanforderungen Ihres Sensorsystems anpassen.
Kosten-Nutzen-Analyse
Bei der Auswahl von Glasfaser-Patchkabeln für Ihr Glasfaser-Sensorsystem ist es wichtig, das Kosten-Nutzen-Verhältnis zu berücksichtigen. Auch wenn es verlockend sein mag, die günstigste verfügbare Option zu wählen, ist dies auf lange Sicht möglicherweise nicht immer die beste Wahl.
- Qualitativ hochwertige Glasfaser-Patchkabel kosten im Vorfeld möglicherweise mehr, bieten aber eine bessere Leistung, Zuverlässigkeit und Haltbarkeit, was im Laufe der Zeit zu geringeren Wartungs- und Austauschkosten führen kann.
- Wenn Ihr Sensorsystem hingegen relativ geringe Leistungsanforderungen und ein begrenztes Budget hat, kann eine kostengünstigere Option geeignet sein. Dennoch ist es wichtig sicherzustellen, dass das Patchkabel die Mindestleistungsstandards für Ihre Anwendung erfüllt.
Abschluss
Die Auswahl des richtigen Glasfaser-Patchkabels für ein Glasfaser-Sensorsystem erfordert eine sorgfältige Berücksichtigung mehrerer Faktoren, darunter Fasertyp, Steckertyp, Bandbreitenanforderungen, Umgebungsbedingungen, Tests und Zertifizierung, Anpassungsoptionen und Kosten-Nutzen-Analyse. Als Lieferant von Glasfaser-Patchkabeln sind wir bestrebt, unseren Kunden qualitativ hochwertige Produkte und kompetente Beratung zu bieten, damit sie die beste Wahl für ihre spezifischen Anforderungen treffen können.
Wenn Sie dabei sind, Glasfaser-Patchkabel für Ihr Glasfaser-Sensorsystem auszuwählen oder Fragen zu unseren Produkten oder Dienstleistungen haben, würden wir uns freuen, von Ihnen zu hören. Kontaktieren Sie uns noch heute, um ein Gespräch über Ihre Beschaffungsbedürfnisse zu beginnen und wir helfen Ihnen dabei, die perfekten Glasfaser-Patchkabel für Ihr System zu finden.
Referenzen
- Ghatak, AK (2010). Faseroptik: Prinzipien und Anwendungen. Springer.
- Keiser, G. (2013). Glasfaserkommunikation. McGraw – Hill Education.
- Internationale Elektrotechnische Kommission. (Verschiedene Termine). Standards für Glasfaserkabel und Steckverbinder.
