Vergleich der Spezifikationen der optischen Faserparameter für OM1, OM2, OM3 und OM4

1. OM1 bezieht sich auf multimode optische Fasern mit einem Kerndurchmesser von 850/Vollinjektionsband von mehr als 200/. km für 5 OUM oder 62,5um Fasern;

2. OM2 bezieht sich auf multimode optische Fasern mit einem Kerndurchmesser von 850/Vollinjektionsbandbreite von mehr als 500/. km für 50um oder 62,5um Fasern;

3. OM3 ist ein Multimode -Fasermesser von 50 ° C für 850 nm Laser. In 10 GB/S -Ethernet mit 850 nm VCSEL kann der Glasfaserübertragungsabstand 300 m erreichen.

4. OM4 Fiber Patch Cords ist eine aktualisierte Version von OM 3 Multimode -Faser mit Faserübertragungsabständen von bis zu 550 Metern.

Vergleich der Anwendungen von OM1, OM2, OM 3 und OM 4 Fasern

1. OM1 und OM2 sind seit vielen Jahren im Aufbau von Anwendungen weit verbreitet und unterstützen bis zu 1 GB Ethernet -Übertragung.

2. Optische Kabel von OM3 und OM4 werden typischerweise in Umgebungen für die Verkabelung von Rechenzentren verwendet und unterstützen die Ethernet -Übertragung von 10 g oder sogar 40/100 g.

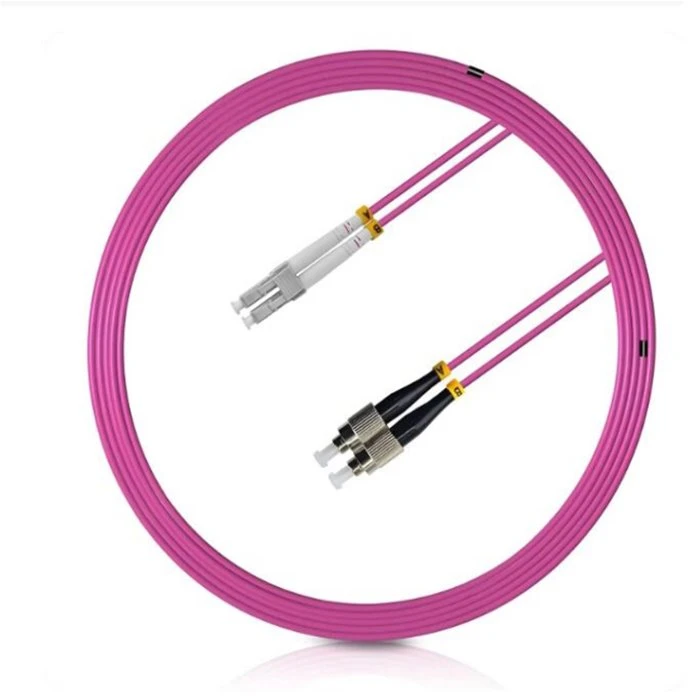

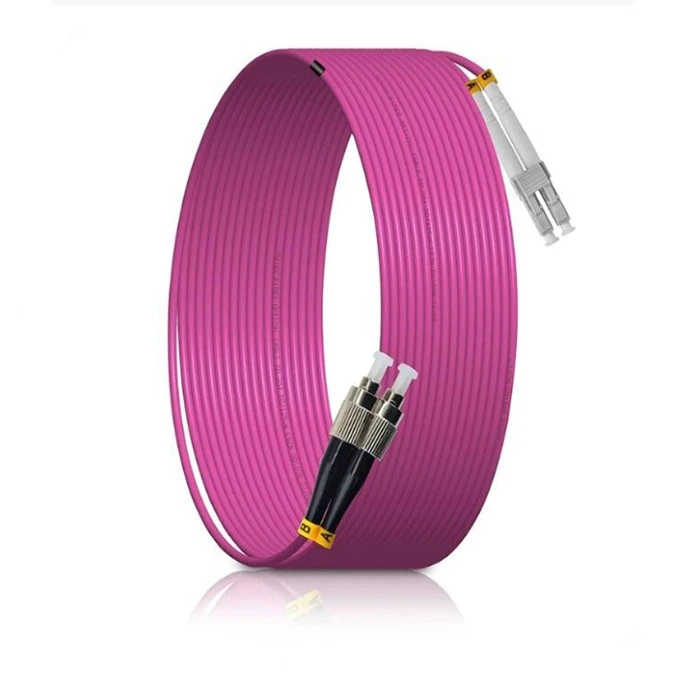

Spezifikation von OM4 -Faser -Patch -Kabeln

Modus	Einzelmodus		Multimode
Polieren	UPC	APC	PC
Einfügungsverlust	Weniger als oder gleich 0,30 dB	Weniger als oder gleich 0,20 dB	Weniger als oder gleich 0,20 dB
Renditeverlust	Größer als oder gleich 50 dB	Größer als oder gleich 60 dB	Größer als oder gleich 30 dB
Testwellenlänge	1310/1550nm		850/1310nm
Haltbarkeit (500 Matings)	Weniger als oder gleich 0,2 dB
Betriebstemperatur	-40 Grad ~ +60 Grad
Lagertemperatur	-45 Grad ~ +85 Grad
Feuerresistent	IEC 60794-2-30
Standards - konform	ROHS, IEC und GR-326

Fasertyp	Einzelmodus:	(1)9/125-G652D	(2)9/125-G655	(3)9/125-G657A, G657A2	(4)9/125-G657B3
	Multimode:	(5) 50/125-OM2	(6) 62,5/125-OM1	(7) 50/125-OM3	(8) 50/125-OM4	(9) 50/125-OM5
Fasermarke	YOFC, Corning, Sumitomo, Fujikura
Stecker	SC/PC, SC/APC, LC/PC, LC/APC, FC/PC, FC/APC, ST/PC, E2000/PC, E2000/APC, MU/PC, MTRJ/FEMAL, MTRJ/MALE, MPO/MTP, DIN/PC, SMA/PC, D4/PC
Kabeltyp	Simplex, Duplex
Kabeldurchmesser	0,9 mm, 1,2 mm, 1,6 mm, 1,8 mm, 2,0 mm, 2,8 mm, 3,0 mm, 4,1 mm
Kabelmantel	PVC, OFR, LSZH, OFNP
Länge (m)	0,5 m, 1 m, 2m, 5 m, 10 m, 25 m, 50 m, 100 m… angepasst

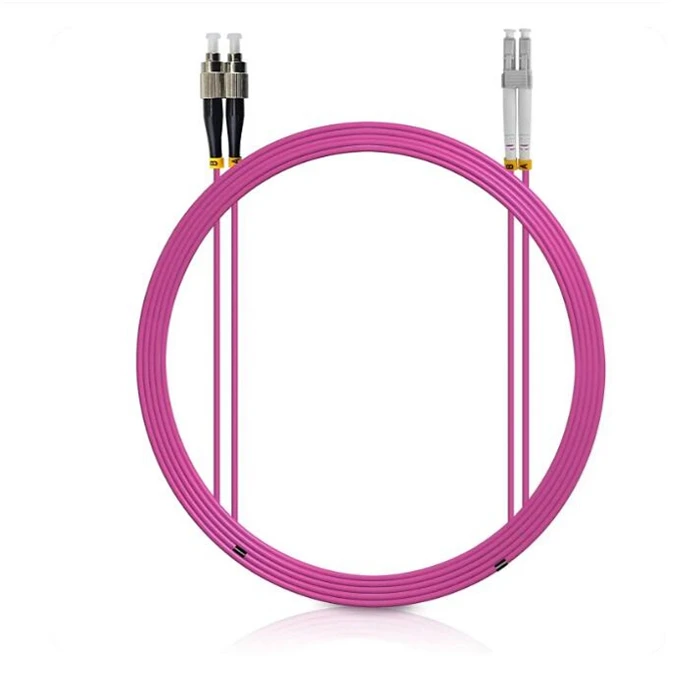

0004OM4 fiber patch cord

FAQ

F: Was ist der Unterschied zwischen OM5 -Glasfaser -Patch -Kabeln und OM4 -Faser -Patch -Kabeln?

Strukturell unterscheidet sich das OM5 -Glasfaserkabel nicht vom OM4 -Glasfaser -Patchkabel, und das OM5 -Glasfaser -Patch -Kabel ist mit dem OM4 -Glasfaser -Patchkabel kompatibel. Darüber hinaus gibt es immer noch Unterschiede zwischen den beiden. Im Folgenden finden Sie einen Vergleich zwischen OM5 -Glasfaser -Patch -Kabel und OM4 -Glasfaser -Patch -Kabeln.

Farbunterschied: Die äußere Scheidefarbe des OM5 -Glasfaser -Jumper ist Aqua -Grün; Die äußere Scheidefarbe des OM4 -Glasfaser -Jumper ist wasserblau.

Verschiedene Wellenlängen: Die Wellenlänge von OM5 -Glasfasersprungern beträgt im Allgemeinen 850/1300 nm, was mindestens vier Wellenlängen gleichzeitig unterstützen kann; Die Wellenlänge von OM4 -Glasfaser -Springern beträgt im Allgemeinen 850/1310 nm und kann jeweils nur eine Wellenlänge unterstützen.

Verschiedene Übertragungsabstände: Unter derselben Wellenlänge ist der Übertragungsabstand von OM5 -Glasfaser -Springern im Allgemeinen länger als die von OM4 -Glasfasersprungern.

Unterschiedliche Übertragungsraten: Die Übertragungsraten von OM5 -Glasfaser -Jumpern betragen 40 GB/s und 100 GB/s; Die Übertragungsraten von OM4 -Glasfaser -Patch -Kabeln betragen 10 GB/s, 40 GB/s und 100 GB/s.

Die effektive Modusbandbreite (EMB) ist unterschiedlich: Bei einer Wellenlänge von 850 nm beträgt die effektive Modusbandbreite (EMB) von OM5 -Faser -Patch -Kabeln 6000 MHz.km, während die effektive Bandbreite (EMB) von OM4 -Glasfaser -Patch -Kabeln 4700 mHz.km beträgt. Daher ist die effektive Modusbandbreite (EMB) von OM5 -Faser -Patch -Kabeln viel höher als die von OM4 -Faser -Patch -Kabeln.
